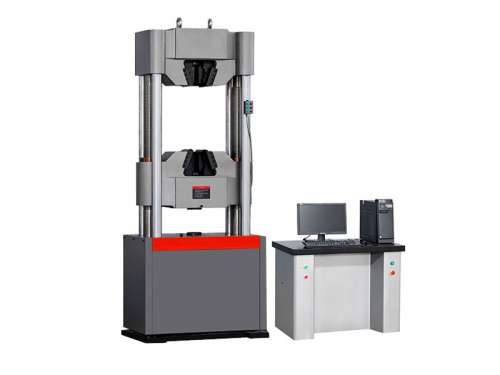

手動液壓萬能試驗機工作原理是什么

手動液壓萬能試驗機主要是改進了現有技術液壓試驗機的構造繁雜，體積大，成本昂貴的問題。那么，手動液壓萬能試驗機工作原理是什么呢?

手動液壓萬能試驗機是將現有技術的電動液壓式萬能試驗機的電動液壓系統改為手動液壓油泵，再配置框架、活塞缸、換向閥、壓力顯示儀表構成。兼有拉伸、壓縮二種試驗功能，尤其可對設備及其構件內部進行“腹腔內”的不可拆卸部件進行強度檢測。具有不用電力，結構簡單，便于攜帶，成本低廉的優點。

手動液壓萬能試驗機液壓源包括油箱、油泵和電機，油泵的出油口連接有試驗機油缸油路和試驗機液壓夾緊裝置油路，手動液壓萬能試驗機油缸油路上設有并聯的回油閥和送油閥，手動液壓萬能試驗機液壓夾緊裝置油路上設有多路換向的電磁閥。省去了高壓濾油器和單向閥，使其結構得到簡化，降低了生產成本，并且減少系統內的壓力損失，能保證運行可靠和性能穩定;夾具為萬能試驗機的上夾具，包括框形夾持架，夾持架上端設置連接手動液壓萬能試驗機的連接柱;夾持架的下端橫梁上設有適配夾持管件的夾孔。還可在夾持架的下端橫梁上設置適配夾持管件的變徑管接頭;變徑管接頭上有可變徑的管孔。試驗管件的下端用手動液壓萬能試驗機開口夾具夾緊。

由于采用適配試驗管件的夾持架，并在夾持架的下端橫梁上設置適配夾持管件的變徑管接頭，能使試驗管件的臺階式接頭與本夾具很好相配合，使其固定在夾具上面，進行拉脫試驗。

從而準確的得到管件的拉脫強度及相關性能參數。且無需更換夾具就適用與各種大小管徑的管件。手動液壓萬能試驗機具有結構簡單、使用方便、準確高效、通用性強等特點。以上是對手動液壓萬能試驗機工作原理的介紹，希望對大家有所幫助。
